টাইটানিয়াম বার - আপনার প্রয়োজনের জন্য একটি নমনীয় এবং উচ্চ-শক্তির ধাতু

কেন টাইটানিয়াম বার প্রচলিত ধাতুকে ছাড়িয়ে যায়

টাইটানিয়াম বার 316L স্টেইনলেস স্টিলের দ্বিগুণ পর্যন্ত - একটি অতুলনীয় শক্তি-থেকে-ওজন অনুপাত সরবরাহ করে - যখন সমুদ্রের জল, ক্লোরিন এবং শরীরের তরলগুলিতে ক্ষয় প্রতিরোধ করে৷ অ্যাপ্লিকেশনটি একটি মহাকাশ ফাস্টেনার যা প্রত্যয়িত কিনা৷ ASTM B348 , দ্বারা পরিচালিত একটি অর্থোপেডিক ইমপ্লান্ট ASTM F136 এবং ISO 5832-3 , বা 6,000 মিটার গভীরতার জন্য রেট করা একটি গভীর-সমুদ্র ব্যালাস্ট হাউজিং, টাইটানিয়াম বার কাঠামোগত অখণ্ডতা প্রদান করে অন্য কোন বাণিজ্যিকভাবে কার্যকর ধাতু তুলনামূলক ওজনে মেলে না।

এই নির্দেশিকাটি যান্ত্রিক ডেটা, গ্রেড-বাই-গ্রেড তুলনা, শিল্প-নির্দিষ্ট অ্যাপ্লিকেশন, মেশিনিং বিবেচনা এবং সবচেয়ে চাপযুক্ত সংগ্রহের প্রশ্নগুলির উত্তর উপস্থাপন করে — যাতে ইঞ্জিনিয়ার এবং ক্রেতারা প্রথম অর্ডার থেকে সঠিক বার স্টক নির্দিষ্ট করতে পারেন।

উপাদান শ্রেণীবিভাগ এবং মূল গ্রেড

টাইটানিয়াম বার স্টক শ্রেণীবদ্ধ করা হয় বাণিজ্যিকভাবে বিশুদ্ধ (CP) গ্রেড এবং টাইটানিয়াম খাদ গ্রেড . চারটি CP গ্রেড (গ্রেড 1-4) শুধুমাত্র অক্সিজেন এবং লোহার সামগ্রীতে পার্থক্য করে; অ্যালয় গ্রেডগুলি নির্দিষ্ট যান্ত্রিক প্রোফাইল ইঞ্জিনিয়ার করার জন্য অ্যালুমিনিয়াম এবং ভ্যানাডিয়ামের মতো উপাদানগুলিকে প্রবর্তন করে।

গ্রেড 1 - সর্বোচ্চ গঠনযোগ্যতা

চূড়ান্ত প্রসার্য শক্তি (UTS): 240 MPa সর্বনিম্ন; ফলন শক্তি: 170 MPa সর্বনিম্ন; ঘনত্ব: 4.51 গ্রাম/সেমি³। গ্রেড 1 বার, দ্বারা শাসিত ASTM B348 গ্রেড 1 , সবচেয়ে নরম CP গ্রেড। এটি ডিস্যালিনেশন প্ল্যান্ট টিউবিং শিট, রাসায়নিক চুল্লি লাইনার এবং আর্কিটেকচারাল ক্ল্যাডিংয়ের জন্য পছন্দ করা হয় যেখানে ঠান্ডা-গঠনের প্রয়োজন হয়।

গ্রেড 2 - সাধারণ-উদ্দেশ্য ওয়ার্কহরস

UTS: সর্বনিম্ন 345 MPa; ফলন শক্তি: 275 MPa সর্বনিম্ন; প্রসারণ: 20% সর্বনিম্ন। সবচেয়ে ব্যাপকভাবে স্টক করা CP গ্রেড। অ্যাপ্লিকেশনগুলির মধ্যে অফশোর সাবসি হিট এক্সচেঞ্জার, সামুদ্রিক প্রপেলার শ্যাফ্ট এবং ইলেক্ট্রোকেমিক্যাল প্রসেসিং সরঞ্জাম অন্তর্ভুক্ত রয়েছে। ASTM B348 গ্রেড 2 এবং ISO 9001 মিল সার্টিফিকেশন মান প্রয়োজনীয়তা.

গ্রেড 4 - সর্বোচ্চ-শক্তি CP টাইটানিয়াম

UTS: ন্যূনতম 550 MPa; ফলন শক্তি: 483 MPa সর্বনিম্ন। অস্ত্রোপচারের ইমপ্লান্ট উপাদান এবং উচ্চ-চাপের রাসায়নিক পাইপিংয়ে ব্যবহৃত হয় যেখানে জৈব সামঞ্জস্যপূর্ণতা বা ক্ষয়জনিত কারণে অ্যালোয়িং উপাদানগুলি এড়ানো উচিত।

গ্রেড 5 (Ti-6Al-4V)- এরোস্পেস এবং মেডিকেল গোল্ড স্ট্যান্ডার্ড

UTS: 950 MPa সর্বনিম্ন; ফলন শক্তি: ন্যূনতম 880 MPa; ঘনত্ব: 4.43 g/cm³; ক্লান্তির সীমা (10⁷ চক্র): ~620 MPa। 6% অ্যালুমিনিয়াম এবং 4% ভ্যানাডিয়াম ধারণকারী আলফা-বিটা খাদ। দ্বারা শাসিত ASTM B348 গ্রেড 5 শিল্প বার জন্য এবং এএমএস 4928 মহাকাশের জন্য এটি টারবাইন ব্লেড ফোরজিংস, এয়ারক্রাফ্ট স্ট্রাকচারাল ফ্রেম, রেসিং কার সাসপেনশন আর্মস এবং হাই-সাইকেল অর্থোপেডিক স্টেমগুলিতে আধিপত্য বিস্তার করে।

গ্রেড 23 (Ti-6Al-4V ELI) - ইমপ্লান্ট-গ্রেড পরিশোধন

UTS: ন্যূনতম 860 MPa; ফলন শক্তি: ন্যূনতম 795 MPa; অক্সিজেনের পরিমাণ ≤ 0.13 wt%। এক্সট্রা-লো ইন্টারস্টিশিয়াল (ELI) রসায়ন চক্রীয় লোডিং পরিবেশে ফ্র্যাকচার শক্ততা এবং ক্লান্তি প্রতিরোধের উন্নতি করতে অক্সিজেন, নাইট্রোজেন এবং লোহা হ্রাস করে। লোড বহনকারী অর্থোপেডিক ইমপ্লান্টের জন্য বাধ্যতামূলক মান: ASTM F136 এবং ISO 5832-3 . ফেমোরাল হিপ স্টেম, স্পাইনাল ইন্টারবডি খাঁচা এবং ডেন্টাল অ্যাবটমেন্ট বারগুলিতে ব্যবহৃত হয়।

গ্রেড 7 (Ti-0.2Pd) - উচ্চতর রাসায়নিক প্রতিরোধ

প্যালাডিয়াম সংযোজন (0.12-0.25%) নাটকীয়ভাবে হাইড্রোক্লোরিক এবং সালফিউরিকের মতো অ্যাসিড হ্রাস করার ক্ষেত্রে ক্ষয়ের হার কমিয়ে দেয়। রাসায়নিক প্রক্রিয়া সরঞ্জামের জন্য পছন্দ যেখানে গ্রেড 2 ফাটল ক্ষয় ভোগ করবে। দ্বারা শাসিত ASTM B348 গ্রেড 7 .

মেকানিক্যাল পারফরম্যান্স ডেটা: টাইটানিয়াম বার বনাম 316L স্টেইনলেস স্টীল

নীচের টেবিলটি সরাসরি প্রতিস্থাপন বিশ্লেষণ সক্ষম করে। ASTM B348 প্রতি সমস্ত টাইটানিয়াম মান রেফারেন্স annealed বার; 316L মান রেফারেন্স ASTM A276 annealed বার।

মূল গ্রহণ: গ্রেড 5 টাইটানিয়াম বার 316L স্টেইনলেস স্টিলের চেয়ে 3.5× বেশি একটি নির্দিষ্ট শক্তি অর্জন করে প্রতি ইউনিট ভলিউম 45% কম ওজন করার সময় - ওজন-সমালোচনামূলক কাঠামোর জন্য একটি সিদ্ধান্তমূলক সুবিধা।

শিল্প-নির্দিষ্ট অ্যাপ্লিকেশন এবং গভর্নিং স্ট্যান্ডার্ড

মহাকাশ এবং প্রতিরক্ষা

টাইটানিয়াম বার পরবর্তী প্রজন্মের বাণিজ্যিক বিমানের কাঠামোগত ওজনের প্রায় 15-20% গঠন করে। সমালোচনামূলক অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• এয়ারফ্রেম ফাস্টেনার এবং বোল্ট (গ্রেড 5, এএমএস 4928 , NAS 1352 সিরিজ) — এক-তৃতীয়াংশ ওজনের দণ্ডে ইস্পাত বল্টু প্রতিস্থাপন
• কম্প্রেসার ডিস্ক forgings এবং turbine blade root bars ( এএমএস 4928 / AMS 4965 ) ক্রমাগত 315 °সে রেট করা হয়েছে
• হাইড্রোলিক অ্যাকুয়েটর হাউজিং এবং landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• হাইপারসনিক মিসাইল এয়ারফ্রেম বার (গ্রেড 5 বা বিটা-সি, ASTM B348 গ্রেড 19 )

মেডিকেল এবং অর্থোপেডিক ইমপ্লান্ট

টাইটানিয়ামের অসিওইনটিগ্রেশন ক্ষমতা - ফাইব্রাস টিস্যু ইন্টারফেস ছাড়াই জীবিত হাড়ের সাথে সরাসরি বন্ধন - এটিকে লোড-ভারিং ইমপ্লান্টে অপরিবর্তনীয় করে তোলে। গ্রেড 23 বার ( ASTM F136, ISO 5832-3 ) এর জন্য বাধ্যতামূলক:

• ফেমোরাল হিপ ডালপালা এবং acetabular shell blanks — machined from 50–80 mm diameter bar
• স্পাইনাল পেডিকল স্ক্রু এবং interbody cage frames — torque-critical thread roots require tight fatigue data
• ডেন্টাল ইমপ্লান্ট abutment বার CAD/CAM সিস্টেম দ্বারা মিলিত — গ্রেড 4 বা গ্রেড 23 প্রতি ISO 10271
• ট্রমা ফিক্সেশন প্লেট এবং ইন্ট্রামেডুলারি নখ — যেখানে এমআরআই সামঞ্জস্য (নন-ফেরোম্যাগনেটিক) অপরিহার্য

মেরিন এবং সাবসি ইঞ্জিনিয়ারিং

সমুদ্রের জলে টাইটানিয়াম বারের ক্ষয় হার কার্যকরভাবে 0.025 মিমি/বছর —বনাম 0.5-1.5 মিমি/বছর 316L-এর জন্য 25-বছরের রক্ষণাবেক্ষণ-মুক্ত পরিষেবা চক্রকে অর্জনযোগ্য করে তোলে। মূল ব্যবহার:

• গভীর সমুদ্রের চাপের জাহাজ এবং ব্যালাস্ট ট্যাঙ্ক টাই রড প্রতি গ্রেড 5 বার ব্যবহার করে 600 বার (6,000 মিটার গভীরতা) রেট করা হয়েছে ASTM B348
• প্রোপেলার খাদ forgings নৌযানের জন্য — গ্রেড 2 বলিদানের অ্যানোড ছাড়াই জারা প্রতিরোধ ক্ষমতা প্রদান করে
• ডিস্যালিনেশন প্ল্যান্ট হিট এক্সচেঞ্জার টিউব শীট গ্রেড 2 প্রতি ASTM B348 এবং ASME SB-348
• টাইডাল টারবাইন ব্লেড রুট বোল্ট এবং mooring anchor pins in Grade 5

রাসায়নিক প্রক্রিয়াকরণ এবং শক্তি

ক্লোর-ক্ষারীয় উদ্ভিদ এবং ভেজা-রসায়ন চুল্লিতে, টাইটানিয়াম প্রতি ইউনিট আয়তনে কম খরচে হ্যাস্টেলয়কে ছাড়িয়ে যায়। নির্দিষ্ট অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• ইলেক্ট্রোলাইটিক সেল ইলেক্ট্রোড সমর্থন করে - সর্বোচ্চ পরিবাহিতা এবং গঠনযোগ্যতার জন্য গ্রেড 1 বার
• নাইট্রিক অ্যাসিড এবং অ্যাসিটিক অ্যাসিড চুল্লি শ্যাফ্ট — গ্রেড 2 বার, পরিষেবার তাপমাত্রা 250 ডিগ্রি সেলসিয়াস পর্যন্ত
• হাইড্রোক্লোরিক অ্যাসিড পাম্প শ্যাফ্ট — গ্রেড 7 (Ti-0.2Pd, ASTM B348 গ্রেড 7 ) যেখানে হ্রাসকারী-অ্যাসিড ফাটল ক্ষয় হল ব্যর্থতার মোড
• পারমাণবিক বর্জ্য স্টোরেজ কন্টেইনার ফাস্টেনার — গ্রেড 12 (Ti-0.3Mo-0.8Ni) সম্মিলিত শক্তি এবং হ্রাস-অ্যাসিড প্রতিরোধের জন্য

মোটরস্পোর্ট এবং উচ্চ-পারফরম্যান্স স্বয়ংচালিত

ফর্মুলা 1 রেগুলেশন সাসপেনশন আপরাইট, গিয়ারবক্স শ্যাফ্ট এবং হুইল ফাস্টেনারগুলিতে টাইটানিয়ামকে অনুমতি দেয় যেখানে ওজন সাশ্রয় সরাসরি ল্যাপ টাইমে অনুবাদ করে। গ্রেড 5 বার মেশিন করা এএমএস 4928 একটি প্রদান করে 40% ওজন হ্রাস 10⁷-সাইকেল থ্রেশহোল্ডে ক্লান্তিহীন জীবনের কোন ক্ষতি ছাড়াই সমতুল্য ইস্পাত উপাদানের বেশি।

স্ট্যান্ডার্ড মাত্রা এবং সংগ্রহ বিশেষ উল্লেখ

টাইটানিয়াম বার বৃত্তাকার, ষড়ভুজ, বর্গক্ষেত্র এবং সমতল (আয়তক্ষেত্রাকার) প্রোফাইলে উপলব্ধ। নিম্নোক্ত সারণী স্ট্যান্ডার্ড স্টক মাত্রা এবং পরিচালনার বৈশিষ্ট্যগুলিকে সংক্ষিপ্ত করে।

সারফেস ফিনিস বিকল্পগুলির মধ্যে রয়েছে: হট-রোল্ড ডিস্কেলড (এইচআরডি) , ঠান্ডা টানা উজ্জ্বল annealed (CDBA), এবং কেন্দ্রবিহীন স্থল (সহনশীলতা ±0.05 মিমি)। মহাকাশ এবং চিকিৎসা অ্যাপ্লিকেশনগুলি সাধারণত তাপ নম্বরে মিল সার্টিফিকেট ট্রেসেবিলিটি সহ কেন্দ্রবিহীন-গ্রাউন্ড বারকে বাধ্যতামূলক করে।

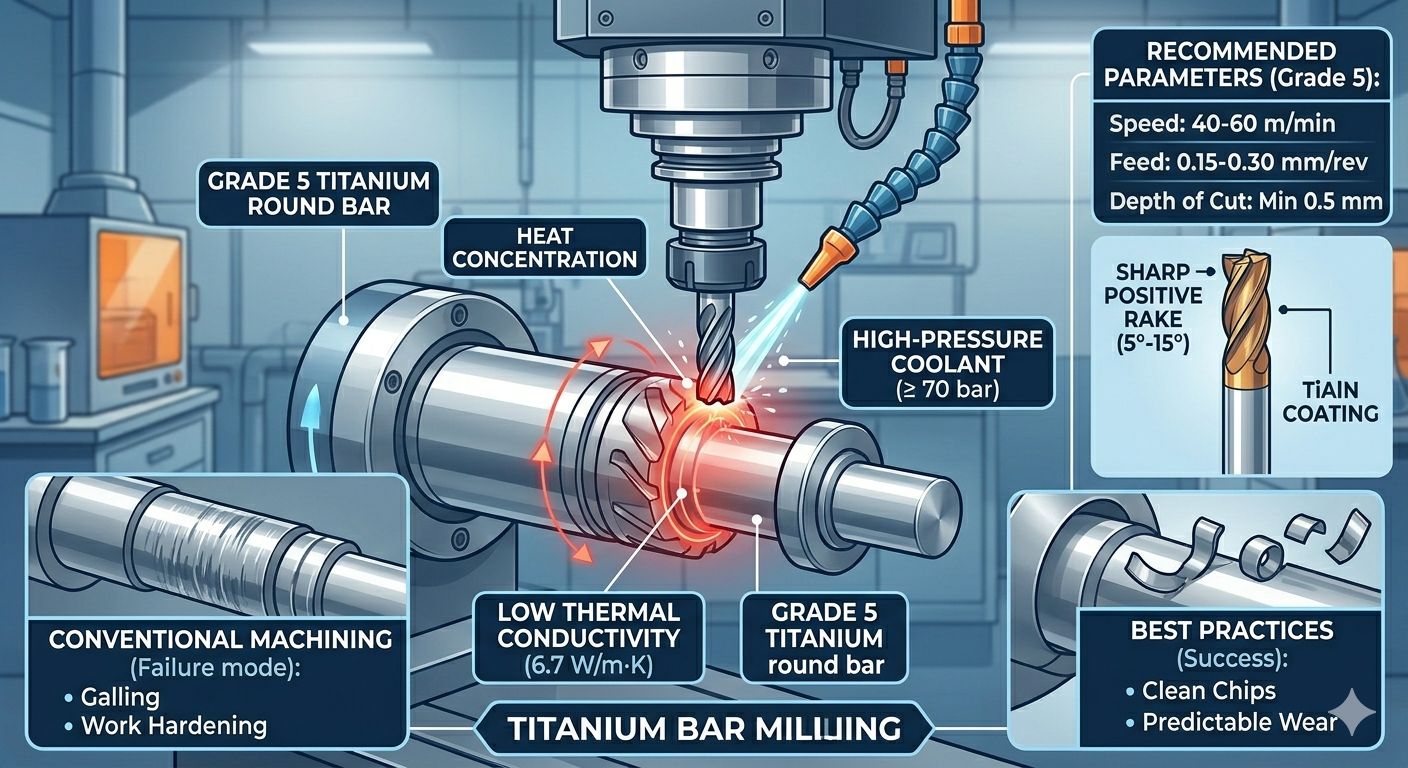

মেশিনিং টাইটানিয়াম বার: চ্যালেঞ্জ এবং সেরা অনুশীলন

টাইটানিয়ামের নিম্ন তাপ পরিবাহিতা ( গ্রেড 5 এর জন্য 6.7 W/m·K , বনাম 16.3 W/m·K-এর জন্য 316L) তাপকে চিপের মধ্য দিয়ে নষ্ট করার পরিবর্তে কাটিয়া প্রান্তে ঘনীভূত করে। সঠিক প্রক্রিয়া পরামিতি ছাড়া, বিল্ট-আপ এজ, ওয়ার্ক-হার্ডেনিং এবং টুল গ্যালিং এর ফলে দ্রুত সন্নিবেশ ব্যর্থতা এবং মাত্রিক প্রত্যাখ্যান হয়।

গ্রেড 5 বারের জন্য প্রস্তাবিত টার্নিং প্যারামিটার

• কাটার গতি: 40-60 মি/মিনিট (কারবাইড আনকোটেড বা টিআইএলএন-কোটেড ইনসার্ট, ISO K10–K20)
• ফিড রেট: চিপ-ব্রেকিং বজায় রাখতে এবং ঘষা এড়াতে 0.15-0.30 মিমি/রেভ
• কাটার গভীরতা: ন্যূনতম 0.5 মিমি পূর্ববর্তী পাস থেকে কঠোর পরিশ্রমী স্তরের নীচে কাটা
• কুল্যান্ট: কাটিং জোনে নির্দেশিত ≥ 70 বারে উচ্চ-চাপের বন্যা কুল্যান্ট বাধ্যতামূলক
• টুল জ্যামিতি: তীক্ষ্ণ পজিটিভ রেক (5°–15°) কাটার শক্তি এবং তাপ উৎপাদন কমাতে

মিলিং এবং ড্রিলিং নোট

মিলিংয়ের জন্য গ্রেড 5 বার, ক্লাইম্ব মিলিং (প্রচলিত: এড়ানো) সহ 3-5-বাঁশি TiAlN-প্রলিপ্ত শেষ মিল 60-80 মি/মিনিট পৃষ্ঠের গতি প্রতি প্রান্তে 30 মিনিটের উপরে টুল লাইফ বজায় রাখে। তুরপুন থ্রু-স্পিন্ডল কুল্যান্ট প্রয়োজন; 1× ব্যাসের পেক সহ পেক-ড্রিলিং চক্র গভীর গর্তে চিপ প্যাকিং এবং তাপ জব্দ প্রতিরোধ করে।

সিপি গ্রেড (গ্রেড 1-2) মেশিন প্রায় 30% আরো সহজে কম শক্তির কারণে গ্রেড 5 থেকে, কিন্তু তাদের আঠালো প্রকৃতির জন্য এখনও তীক্ষ্ণ টুলিং এবং ইতিবাচক চিপ নিয়ন্ত্রণ প্রয়োজন।

গুণমান নিশ্চিতকরণ এবং সার্টিফিকেশন প্রয়োজনীয়তা

সমালোচনামূলক অ্যাপ্লিকেশনের জন্য টাইটানিয়াম বার সংগ্রহের জন্য নিম্নলিখিত ডকুমেন্টেশন চেইন নির্দিষ্ট করতে হবে যাতে ট্রেসেবিলিটি এবং সম্মতি নিশ্চিত করা যায়:

1. মিল টেস্ট সার্টিফিকেট (MTC) থেকে EN 10204 3.1 বা 3.2 — তাপ-সংখ্যা-ট্রেসযোগ্য রাসায়নিক গঠন এবং যান্ত্রিক পরীক্ষার ফলাফল
2. ASTM B348 বা AMS 4928 কমপ্লায়েন্স স্টেটমেন্ট - প্রযোজ্য গ্রেড প্রতি স্পেসিফিকেশন কনফার্মেন্স নিশ্চিত করা
3. অতিস্বনক টেস্টিং (UT) রিপোর্ট — AMS 2631 / ASTM E2375 প্রতি এয়ারস্পেস বার> 50 মিমি ব্যাসের জন্য বাধ্যতামূলক
4. রাসায়নিক বিশ্লেষণ (OES বা ICP) — ASTM F136 প্রতি গ্রেড 23 ELI (≤ 0.13 wt%) এর জন্য অক্সিজেন সামগ্রী যাচাই করা হচ্ছে
5. ISO 9001:2015 / AS9100D কোয়ালিটি ম্যানেজমেন্ট সিস্টেম সার্টিফিকেট মিল থেকে — বেশিরভাগ টিয়ার 1 এরোস্পেস এবং মেডিকেল OEM এর জন্য প্রয়োজনীয়
6. রিচ / RoHS ঘোষণা গ্রেড 7 এর জন্য (প্যালাডিয়াম সামগ্রীর জন্য ইইউ সরবরাহ শৃঙ্খলে দ্বন্দ্ব-খনিজ প্রকাশের প্রয়োজন)

অ্যাপ্লিকেশন দ্বারা গ্রেড নির্বাচন গাইড

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: গ্রেড 5 এবং গ্রেড 2 টাইটানিয়াম বারের মধ্যে পার্থক্য কী এবং আমি কীভাবে নির্বাচন করব?

গ্রেড 2 বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম: কোনো সংকর উপাদান নেই, UTS 345 MPa , চমৎকার জারা প্রতিরোধের, এবং সহজ ঠান্ডা গঠনযোগ্যতা. এটি রাসায়নিক প্রক্রিয়া সরঞ্জাম, সামুদ্রিক তাপ এক্সচেঞ্জার এবং চিকিত্সা যন্ত্রগুলির জন্য ব্যয়-কার্যকর পছন্দ যা কাঠামোগত লোড বহন করে না। গ্রেড 5 (Ti-6Al-4V) সঙ্গে একটি আলফা-বিটা খাদ হয় UTS 950 MPa —প্রায় 3× শক্তিশালী—কিন্তু প্রতি কিলোগ্রামে এটির দাম 20-30% বেশি এবং মেশিনের জন্য উল্লেখযোগ্যভাবে কঠিন। গ্রেড 5 চয়ন করুন যখনই উপাদানটি লোড বহনকারী, ক্লান্তি-সমালোচনামূলক, বা ওজন অবশ্যই কমিয়ে আনতে হবে। গ্রেড 2 চয়ন করুন যখন জারা প্রতিরোধের প্রাথমিক ড্রাইভার এবং যান্ত্রিক লোড কম।

প্রশ্ন 2: স্টেইনলেস স্টিলের তুলনায় টাইটানিয়াম বার কেন মেশিনে কঠিন?

টাইটানিয়ামকে চ্যালেঞ্জিং করতে তিনটি বৈশিষ্ট্য একত্রিত করে: (1) নিম্ন তাপ পরিবাহিতা (6.7 W/m·K) মানে তাপ চিপের মধ্য দিয়ে পালাতে পারে না—এটি টুলের ডগায় জমা হয়, পরিধানকে ত্বরান্বিত করে; (2) উচ্চ রাসায়নিক বিক্রিয়া উচ্চ তাপমাত্রায় টাইটানিয়াম কাটিং প্রান্তে ঢালাই (গল) করে, বিল্ট-আপ প্রান্ত তৈরি করে; (৩) কঠিন কাজ - প্রতিটি পাসের সময় পৃষ্ঠটি শক্ত হয়, তাই পরবর্তী পাসটি অবশ্যই সেই স্তরের নীচে কাটা উচিত। কাটিংয়ের গতি (≤ 60 মি/মিনিট), উচ্চ-চাপ কুল্যান্ট (≥ 70 বার), তীক্ষ্ণ পজিটিভ-রেক টুলিং এবং কাটের ন্যূনতম 0.5 মিমি গভীরতার সঠিক ব্যবস্থাপনা তিনটি সমস্যার সমাধান করে এবং অনুমানযোগ্য টুল লাইফ দেয়।

প্রশ্ন 3: টাইটানিয়াম বার কি সত্যিই জৈব সামঞ্জস্যপূর্ণ? কি মান এটি নিশ্চিত?

হ্যাঁ। টাইটানিয়াম একটি স্থিতিশীল, জড় TiO₂ অক্সাইড স্তর গঠন করে যা টিস্যুতে আয়ন নিঃসরণকে বাধা দেয়। কয়েক দশকের ক্লিনিকাল প্রমাণগুলি নগণ্য সাইটোটক্সিসিটি নিশ্চিত করে এবং সিস্টেমিক অ্যালার্জির প্রতিক্রিয়ার কোনও রিপোর্ট নেই - নিকেল-ধারণকারী ধাতুর বিপরীতে। নিয়ন্ত্রক সম্মতি জন্য, biocompatibility দ্বারা পরিচালিত হয় ISO 10993-1 (চিকিৎসা ডিভাইসের জৈবিক মূল্যায়ন) এবং ISO 10993-5 (সাইটোটক্সিসিটি পরীক্ষা)। উপাদান-স্তরের সামঞ্জস্য দ্বারা নিশ্চিত করা হয় ASTM F136 (ইমপ্লান্টের জন্য গ্রেড 23) এবং ISO 5832-3 . উল্লেখ্য যে কিছু রোগী ভ্যানাডিয়ামের প্রতি সংবেদনশীলতা দেখায়; এই ক্ষেত্রে, ভ্যানডিয়াম মুক্ত সংকর যেমন Ti-6Al-7Nb (ISO 5832-11) পরিবর্তে নির্দিষ্ট করা হয়।

প্রশ্ন 4: টাইটানিয়াম বার ঢালাই করা যেতে পারে, এবং কি সতর্কতা প্রয়োজন?

টাইটানিয়াম বার ব্যবহার করে ঢালাই করা যেতে পারে GTAW (TIG) ঢালাই গ্রেড-মিলিত ফিলার তারের সাথে। সমালোচনামূলক প্রয়োজন হয় নিষ্ক্রিয় গ্যাস শিল্ডিং : টাইটানিয়াম 400 ডিগ্রি সেলসিয়াসের উপরে অক্সিজেন, নাইট্রোজেন এবং হাইড্রোজেন শোষণ করে, যার ফলে ক্ষত সৃষ্টি হয়। এর জন্য ট্রেলিং এবং ব্যাকিং গ্যাস শিল্ড (99.999% আর্গন), ওয়েল্ড এরিয়া পরিচ্ছন্নতা (আইপিএ ওয়াইপ, নো গ্রীস), এবং 150 ডিগ্রি সেলসিয়াসের নিচে কঠোর আন্তঃ-পাস তাপমাত্রা নিয়ন্ত্রণের দাবি। ঢালাই গুণমান প্রতি যাচাই করা হয় AWS D1.9 (কাঠামোগত টাইটানিয়াম) বা ASME বিভাগ IX (চাপের সরঞ্জাম)। 540-600 ডিগ্রি সেলসিয়াসে ভ্যাকুয়াম বা আর্গন-তে ঢালাই-পরবর্তী তাপ চিকিত্সা (PWHT) গ্রেড 5 ওয়েল্ডমেন্টে অবশিষ্ট চাপ উপশম করতে ব্যবহৃত হয়।

প্রশ্ন 5: মহাকাশের ওজন সাশ্রয়ের জন্য টাইটানিয়াম বার কীভাবে অ্যালুমিনিয়াম অ্যালোয়ের সাথে তুলনা করে?

অ্যালুমিনিয়াম সংকর ধাতুগুলি (যেমন, 7075-T6: UTS 572 MPa, ঘনত্ব 2.81 g/cm³, নির্দিষ্ট শক্তি ~204 MPacm·³/g) ঘরের তাপমাত্রায় নির্দিষ্ট শক্তিতে গ্রেড 5 টাইটানিয়ামের সামান্য বেশি হয়। যাইহোক, টাইটানিয়াম ধরে রাখে সম্পূর্ণ যান্ত্রিক বৈশিষ্ট্য 315 ° সে যেখানে অ্যালুমিনিয়াম 150 ডিগ্রি সেলসিয়াসের উপরে তীব্রভাবে হ্রাস পায়। টাইটানিয়াম পৃষ্ঠের চিকিত্সা ছাড়াই উচ্চতর জারা প্রতিরোধের সরবরাহ করে এবং একটি উচ্চতর ক্লান্তি থ্রেশহোল্ড সরবরাহ করে। ইঞ্জিনিয়ারিং পছন্দ হল: অ-তাপীয়, খরচ-সংবেদনশীল কাঠামোর জন্য অ্যালুমিনিয়াম; গরম-বিভাগ, ক্লান্তি-সমালোচনা, বা ক্ষয়কারী-পরিবেশ অ্যাপ্লিকেশনের জন্য টাইটানিয়াম যেখানে ভরও সীমাবদ্ধ।
