কীভাবে শিল্প টাইটানিয়াম রাউন্ড ডিস্ক চয়ন করবেন: একটি ক্রেতার গাইড

কেন টাইটানিয়াম রাউন্ড ডিস্কগুলি প্রিমিয়ামের যোগ্য

টাইটানিয়ামের শক্তি থেকে ওজনের অনুপাত মোটামুটি স্টেইনলেস স্টিলের দ্বিগুণ প্রায় 40% কম ওজনে। সামুদ্রিক জল, ক্লোরিন-সমৃদ্ধ পরিবেশ এবং মানবদেহের তরলগুলিতে এর ক্ষয় প্রতিরোধের ক্ষমতা সর্বাধিক সাধারণ ধাতুগুলির দ্বারা অতুলনীয়। শিল্প অ্যাপ্লিকেশনের দাবির জন্য, এই বৈশিষ্ট্যগুলি একটি প্রাইস প্রিমিয়ামকে ন্যায্যতা দেয় যা সাধারণত চলে 316L স্টেইনলেস স্টিলের চেয়ে 5–10× বেশি প্রতি কিলোগ্রাম।

রাউন্ড ডিস্কগুলি বিশেষত ভালভ সিট, পাম্প ইম্পেলার, ফ্ল্যাঞ্জ ব্ল্যাঙ্ক, হিট এক্সচেঞ্জার উপাদান, সার্জিক্যাল ইমপ্লান্ট ব্ল্যাঙ্ক এবং অ্যারোস্পেস বাল্কহেড ফিটিং হিসাবে ব্যবহৃত হয়। জ্যামিতি — সমতল, বৃত্তাকার, এবং প্রতিসম — তাদেরকে সিএনসি মেশিনিংয়ের বহুমুখী সূচনা পয়েন্ট করে তোলে।

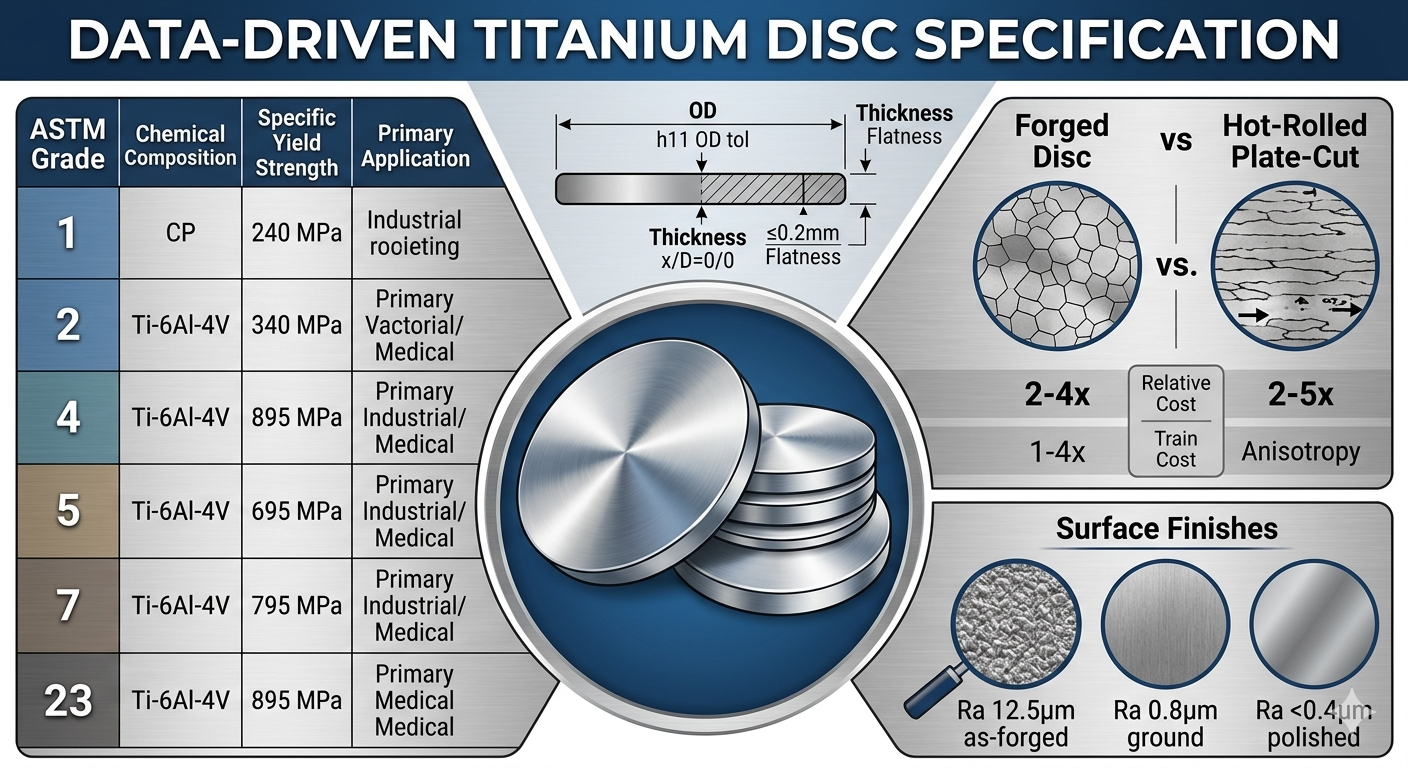

টাইটানিয়াম গ্রেড বোঝা: সবচেয়ে গুরুত্বপূর্ণ সিদ্ধান্ত

টাইটানিয়াম একক উপাদান নয়। 30 টিরও বেশি ASTM- মনোনীত গ্রেড রয়েছে, তবে বেশিরভাগ শিল্প ক্রেতা ছয়টির একটি সংক্ষিপ্ত তালিকার মধ্যে কাজ করে। ভুল গ্রেড নির্বাচন করা একক সবচেয়ে ব্যয়বহুল ভুল আপনি করতে পারেন.

গ্রেড 2 বেশিরভাগ শিল্প ক্রেতাদের জন্য ডিফল্ট কারণ এটি জারা প্রতিরোধের, যন্ত্রের ক্ষমতা এবং প্রাপ্যতার মধ্যে ভারসাম্য বজায় রাখে। স্ট্রাকচারাল লোডের চাহিদা থাকলেই গ্রেড 5-এ আপগ্রেড করুন। গ্রেড 7 বা গ্রেড 12 চয়ন করুন যখন পরিবেশে অ্যাসিড হ্রাস করা অন্তর্ভুক্ত থাকে যা স্ট্যান্ডার্ড CP গ্রেডকে আক্রমণ করবে।

ডাইমেনশনাল স্পেসিফিকেশন: কি পরিমাপ এবং যাচাই করতে হবে

একটি টাইটানিয়াম রাউন্ড ডিস্কের চারটি মূল মাত্রা রয়েছে। অমিল অংশ এড়াতে প্রতিটি আপনার ক্রয় অর্ডারে স্পষ্টভাবে উল্লেখ করা আবশ্যক।

বাইরের ব্যাস (OD)

স্ট্যান্ডার্ড স্টক ডিস্ক থেকে পাওয়া যায় 10 মিমি থেকে 1,000 মিমি OD , যদিও বেশিরভাগ গুদাম স্টক ক্লাস্টার 50 মিমি এবং 500 মিমি এর মধ্যে। 600 মিমি-এর বেশি OD-এর জন্য, 8-14 সপ্তাহের কাস্টম-অর্ডার লিড টাইম আশা করুন। সহনশীলতা শ্রেণী নির্দিষ্ট করুন: সাধারণ শিল্প ব্যবহারের জন্য h11 (±0.1–0.4 মিমি), বা স্পষ্টতা-ফিট সমাবেশগুলির জন্য h8/h9।

পুরুত্ব

ডিস্ক সাধারণত থেকে পরিসীমা 1 মিমি থেকে 150 মিমি পুরু . 3 মিমি-এর নিচে, সমতলতা গুরুতর হয়ে ওঠে — গরম ঘূর্ণায়মান সময় ওয়ারপেজ প্রতি 100 মিমি প্রতি 0.5 মিমি-এর বেশি সমান্তরাল ত্রুটি সৃষ্টি করতে পারে, যা ভালভ বা সীল প্রয়োগের জন্য অগ্রহণযোগ্য। 5 মিমি-এর চেয়ে পাতলা যেকোনো ডিস্কে একটি সমতলতা সহনশীলতা (যেমন, ≤0.2 মিমি মোট সূচক রানআউট) উল্লেখ করুন।

পুরুত্ব-to-Diameter Ratio

1:10 এর নিচে অনুপাত (ব্যাসের 10% এর চেয়ে কম বেধ) একটি পাতলা ডিস্ক হিসাবে বিবেচিত হয় এবং মেশিনিং এবং তাপ চিকিত্সার সময় বিকৃতির ঝুঁকিতে থাকে। যদি আপনার আবেদনের অনুপাত 1:15-এর নিচের প্রয়োজন হয়, তাহলে সরবরাহের শর্তের অংশ হিসেবে স্ট্রেস-রিলিফ অ্যানিলিংয়ের অনুরোধ করুন।

ওজন এবং ভর সহনশীলতা

ইমপেলারের মতো ঘূর্ণায়মান অংশগুলির জন্য, ভর সহনশীলতা মাত্রিক সহনশীলতার মতোই গুরুত্বপূর্ণ। এর সর্বোচ্চ ওজন বিচ্যুতি উল্লেখ করুন ±0.5% যদি ডিস্কটি একটি সুষম ঘূর্ণায়মান সমাবেশে ব্যবহার করা হয়। উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে ভারসাম্যহীন ডিস্কগুলি কম্পন ফ্রিকোয়েন্সি প্ররোচিত করতে পারে যা হাজার হাজার অপারেটিং ঘন্টার মধ্যে বিয়ারিংয়ের ক্ষতি করে।

উত্পাদন পদ্ধতি: নকল বনাম ঘূর্ণিত বনাম বার থেকে কাটা

কীভাবে ডিস্ক তৈরি করা হয়েছিল তা সরাসরি এর যান্ত্রিক বৈশিষ্ট্য এবং অভ্যন্তরীণ অখণ্ডতাকে প্রভাবিত করে। তিনটি উৎপাদন রুট বাজারে আধিপত্য বিস্তার করে:

• হট-রোল্ড ডিস্ক / প্লেট কাটা: সবচেয়ে অর্থনৈতিক বিকল্প। একটি টাইটানিয়াম স্ল্যাব পুরুত্বে গরম-ঘূর্ণিত হয়, তারপর একটি বৃত্তাকার ফাঁকা হয় প্লাজমা- বা ওয়াটারজেট-কাট থেকে OD। শস্যের গঠন দিকনির্দেশনামূলক (অ্যানিসোট্রপিক), যা নির্দিষ্ট লোড ওরিয়েন্টেশনে নকল অংশের তুলনায় ক্লান্তি জীবনকে 10-20% কমাতে পারে।
• নকল ডিস্ক: একটি বিলেটকে টননেজের নিচে চাপা হয় কাছাকাছি-নেট ডিস্কের আকারে। এটি শস্যের গঠনকে পরিমার্জিত করে, ছিদ্র দূর করে এবং আইসোট্রপিক যান্ত্রিক বৈশিষ্ট্য তৈরি করে। মহাকাশ এবং চিকিৎসা অ্যাপ্লিকেশনের জন্য প্রায় সবসময়ই ফরজিং প্রয়োজন। খরচ সাধারণত 2-4× ঘূর্ণিত প্লেট।
• বৃত্তাকার বার থেকে ডিস্ক কাটা: একটি বৃত্তাকার টাইটানিয়াম বার প্রয়োজনীয় বেধে কাটা হয়। এটি বার স্টকের সূক্ষ্ম, পেটা শস্য কাঠামো বজায় রাখে এবং ছোট ওডির জন্য আদর্শ (100 মিমি থেকে কম)। বড় ব্যাসের জন্য প্লেট কাটার চেয়ে এটি প্রতি কিলোগ্রামে বেশি ব্যয়বহুল।

সাধারণ শিল্প পরিষেবার জন্য (ফ্ল্যাঞ্জ, স্পেসার, অ-গুরুত্বপূর্ণ কাঠামোগত ব্যবহার), প্লেট-কাট ডিস্কগুলি সাশ্রয়ী। চক্রাকারে লোড বা নিরাপত্তা-গুরুত্বপূর্ণ অংশগুলির জন্য, সর্বদা নকল উল্লেখ করুন।

সারফেস ফিনিশ অপশন এবং যখন প্রতিটি বিষয়

সারফেস ফিনিস সিলিং কর্মক্ষমতা, ক্লান্তি শক্তি, বায়োকম্প্যাটিবিলিটি, এবং ডাউনস্ট্রিম মেশিনিং খরচ প্রভাবিত করে। সরবরাহকারীরা বেশ কয়েকটি মানক শর্ত অফার করে:

• হট-রোল্ড / নকল (Ra 3.2–12.5 µm): মিল স্কেল উপস্থিত। সর্বনিম্ন খরচ. বেশিরভাগ অ্যাপ্লিকেশনে ব্যবহারের আগে মেশিনিং প্রয়োজন। কাঁচা স্টক হিসাবে উপযুক্ত.
• আচার / descaled (Ra 1.6–6.3 µm): অ্যাসিড পিকলিং মিল স্কেল অপসারণ করে এবং প্যাসিভ অক্সাইড স্তর পুনরুদ্ধার করে। মেশিনিং ছাড়া জারা প্রতিরোধের জন্য ভাল. রাসায়নিক শিল্প উপাদান জন্য সাধারণ.
• স্থল (Ra 0.4–1.6 µm): ফ্ল্যাট-গ্রাউন্ড ফেস সিলিং পৃষ্ঠতল, নির্ভুল গ্যাসকেট আসন, এবং অপটিক্যাল মাউন্টের জন্য প্রয়োজন। সাধারণত ছোট ওডি-র জন্য $15–$50/ডিস্ক যোগ করে, বড়গুলির জন্য উল্লেখযোগ্যভাবে বেশি।
• পালিশ (Ra <0.4 µm): ইলেক্ট্রোপলিশ বা যান্ত্রিকভাবে পালিশ করা। ইমপ্লান্টযোগ্য মেডিকেল ডিভাইস (ISO 10993 সম্মতি) এবং স্বাস্থ্যকর খাদ্য/ফার্মা যোগাযোগের পৃষ্ঠের জন্য বাধ্যতামূলক।
• অ্যানোডাইজড: কালার কোডিংয়ের জন্য ইলেক্ট্রোকেমিক্যাল অক্সাইড স্তর, বর্ধিত পৃষ্ঠের কঠোরতা (~400 HV), বা উন্নত অস্তরক বৈশিষ্ট্য। টাইপ II অ্যানোডাইজিং মহাকাশের এমআরও পরিবেশে সাধারণ।

উপাদান সার্টিফিকেশন এবং ট্রেসেবিলিটি প্রয়োজনীয়তা

উপাদান পরীক্ষার রিপোর্ট (MTR) ছাড়া শিল্প টাইটানিয়াম ডিস্ক কখনও কিনবেন না। একটি বৈধ এমটিআর নথি রাসায়নিক গঠন (এএসটিএম বি265, এএমএস 4928, বা সমতুল্য), যান্ত্রিক পরীক্ষার ফলাফল (ফলন শক্তি, ইউটিএস, প্রসারণ), তাপ/লট নম্বর এবং মিলের স্বীকৃতি (সাধারণত ISO 17025 বা NADCAP)।

নির্দিষ্ট নিয়ন্ত্রিত শিল্পের জন্য, অতিরিক্ত সার্টিফিকেশন প্রযোজ্য:

• মহাকাশ: এএমএস 4928 (গ্রেড 5 বার/বিলেট), এএমএস 4911 (শীট/প্লেট), FAA ফর্ম 8130-3 বা EASA ফর্ম 1 বাতাসের উপযুক্ত অংশগুলির জন্য।
• চিকিৎসা/প্রতিস্থাপনযোগ্য: ASTM F67 (CP টাইটানিয়াম), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, ISO 10993 অনুযায়ী বায়োকম্প্যাটিবিলিটি টেস্টিং।
• চাপ জাহাজ / পাইপিং: ASME সেকশন II, পার্ট B (স্ট্রিপ/শীট/প্লেটের জন্য ASTM B265), PED 2014/68/EU ইউরোপীয় বাজারের জন্য।
• পারমাণবিক: ASTM B265 গ্রেড 12 বা 16, সম্পূরক NDE (আল্ট্রাসনিক বা রেডিওগ্রাফিক পরিদর্শন) এবং ASME NCA-3800 প্রকিউরমেন্ট ডকুমেন্টেশন সহ।

সম্পূর্ণ তাপ ট্রেসেবিলিটির অনুরোধ করুন। একজন স্বনামধন্য সরবরাহকারী টাইটানিয়াম মিলের মূল গলিত তাপ নম্বরে যেকোন ডিস্ককে ট্রেস করতে পারে — ব্যর্থতা বিশ্লেষণ এবং নিয়ন্ত্রক নিরীক্ষার জন্য গুরুত্বপূর্ণ।

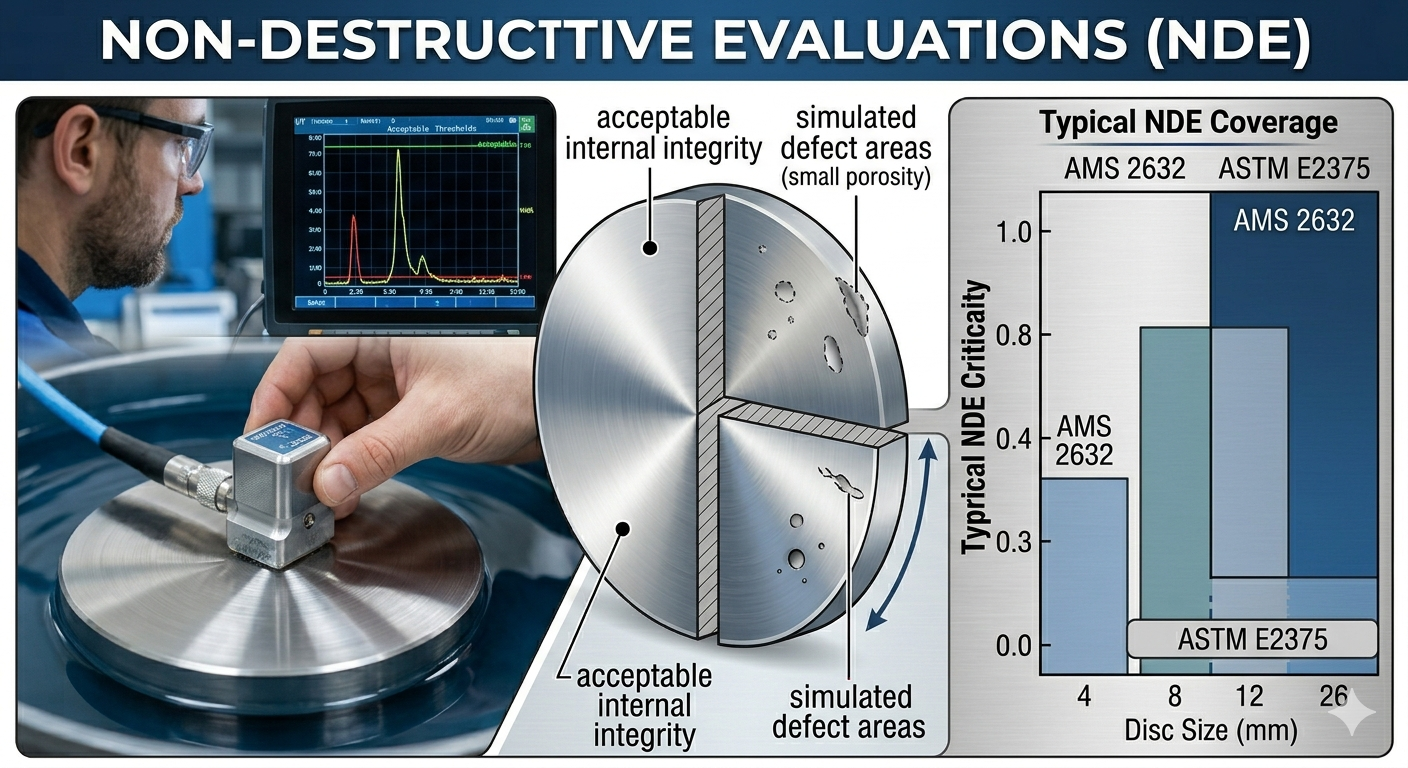

অ-ধ্বংসাত্মক মূল্যায়ন: কখন এটি প্রয়োজন

অভ্যন্তরীণ ত্রুটিগুলি — ছিদ্র, অন্তর্ভুক্তি, ল্যামিনেশন — চাক্ষুষভাবে সনাক্ত করা যায় না। যে ডিস্কগুলি কাঠামোগত লোড বহন করবে বা সমালোচনামূলক সমাবেশে ব্যবহার করা হবে, আপনার ক্রয় অর্ডারে NDE উল্লেখ করুন। সাধারণ পদ্ধতির মধ্যে রয়েছে:

• অতিস্বনক পরীক্ষা (UT): 12 মিমি পুরু টাইটানিয়াম ডিস্কের জন্য প্রাথমিক NDE পদ্ধতি। সাবসারফেস ভলিউমেট্রিক ত্রুটি সনাক্ত করে। AMS 2632 বা ASTM E2375 অনুযায়ী গ্রহণযোগ্যতার মানদণ্ড নির্দিষ্ট করুন।
• লিকুইড পেনিট্রান্ট ইন্সপেকশন (LPI/FPI): পৃষ্ঠ-ভাঙ্গা ফাটল এবং ছিদ্র সনাক্ত করে। কম খরচ (প্রমিত আকারের জন্য প্রতি ডিস্কে ~$10–$30)। মহাকাশের জন্য ASTM E1417 বা AMS 2647 প্রতি নির্দিষ্ট করুন।
• রেডিওগ্রাফিক টেস্টিং (RT): জটিল অভ্যন্তরীণ কাঠামোর জন্য এক্স-রে বা গামা-রে ইমেজিং। পারমাণবিক এবং চাপ জাহাজ অ্যাপ্লিকেশনে বড় নকল ডিস্ক জন্য ব্যবহৃত.

একটি ব্যবহারিক নিয়ম হিসাবে: সমস্ত নিরাপত্তা-সমালোচনা ডিস্কের জন্য LPI এবং 25 মিমি পুরুত্বের নকল ডিস্কের জন্য UT প্রয়োজন৷ . মাঝারি লোড অধীনে সাধারণ শিল্প স্টক জন্য, NDE খরচ নিয়ন্ত্রণ বাদ দেওয়া হতে পারে.

সোর্সিং কৌশল: মিল ডাইরেক্ট বনাম ডিস্ট্রিবিউটর বনাম স্পট মার্কেট

আপনি যেখানে কিনবেন তা মূল্য, লিড টাইম, ডকুমেন্টেশনের গুণমান এবং জাল ঝুঁকিকে প্রভাবিত করে — এগুলি সবই টাইটানিয়াম সরবরাহ শৃঙ্খলে উল্লেখযোগ্য উদ্বেগ।

মিল ডাইরেক্ট

প্রাথমিক উৎপাদকদের কাছ থেকে সরাসরি ক্রয় (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) সর্বোত্তম ট্রেসেবিলিটি এবং ভলিউমে সর্বনিম্ন প্রতি-কিলোগ্রাম মূল্য প্রদান করে। ন্যূনতম অর্ডারের পরিমাণ সাধারণত শুরু হয় 500-2,000 কেজি , কাস্টম মাত্রার জন্য 12-20 সপ্তাহের লিড টাইম সহ। উচ্চ-ভলিউম, দীর্ঘমেয়াদী প্রোগ্রামের জন্য সেরা।

সার্টিফাইড ডিস্ট্রিবিউটর

AS9120B- বা ISO 9001-প্রত্যয়িত ডিস্ট্রিবিউটররা সম্পূর্ণ MTR ট্রেসেবিলিটি সহ কাট-টু-সাইজ স্টক বহন করে। লিড সময় সাধারণত হয় 1-3 সপ্তাহ স্ট্যান্ডার্ড গ্রেড এবং আকারের জন্য। মিল ডাইরেক্টের উপর প্রাইস প্রিমিয়াম 15-40%, কিন্তু ন্যূনতম অর্ডারের পরিমাণ অনেক কম (কখনও কখনও এক টুকরার মতোও কম)। এটি বেশিরভাগ শিল্প ক্রেতাদের জন্য সঠিক চ্যানেল।

স্পট মার্কেট / অনলাইন মার্কেটপ্লেস

অনলাইন মার্কেটপ্লেস এবং স্পট ট্রেডাররা আকর্ষণীয় মূল্য দিতে পারে কিন্তু উচ্চতর জাল এবং বিপথগামী ঝুঁকি বহন করে। একটি 2019 এফএএ তদন্ত অ্যারোস্পেস সাপ্লাই চেইনে মিথ্যা এমটিআর সহ টাইটানিয়াম যন্ত্রাংশ খুঁজে পেয়েছে - একটি সমস্যা যা শিল্প জুড়ে অব্যাহত রয়েছে। স্বাধীন রাসায়নিক যাচাইকরণ (XRF বা OES বিশ্লেষণ) ছাড়া যাচাই করা না হওয়া স্পট সরবরাহকারীদের কাছ থেকে নিরাপত্তা-সমালোচনামূলক টাইটানিয়াম ডিস্ক কখনও কিনবেন না।

মূল্য বেঞ্চমার্ক এবং খরচ ড্রাইভার

টাইটানিয়াম মূল্য অস্থির এবং কাঁচা স্পঞ্জের দাম, শক্তি খরচ এবং মহাকাশ চাহিদা চক্রের সাথে আবদ্ধ। যাইহোক, স্টক ডিস্কের জন্য আনুমানিক ডিস্ট্রিবিউটর প্রাইস রেঞ্জ (সাম্প্রতিক বাজারের তথ্য অনুযায়ী) দরকারী মানদণ্ড প্রদান করে:

কাঁচামালের বাইরে সবচেয়ে বড় খরচ চালক হল: NDE প্রয়োজনীয়তা (10-25%), টাইট টলারেন্স (15-40%), সারফেস গ্রাইন্ডিং ($15–$100 প্রতি ডিস্ক), এবং সার্টিফিকেশন ডকুমেন্টেশন (NADCAP/AS9100 কাগজপত্রের জন্য প্রতি অর্ডার $50–$200)।

আপনার অর্ডার দেওয়ার আগে একটি ব্যবহারিক চেকলিস্ট

উদ্ধৃতির জন্য অনুরোধ পাঠানোর আগে আপনার ক্রয়ের স্পেসিফিকেশন সম্পূর্ণ হয়েছে তা যাচাই করতে এই চেকলিস্টটি ব্যবহার করুন (RFQ):

1. অ্যালয় গ্রেড নির্দিষ্ট করা হয়েছে (যেমন, গ্রেড 2 প্রতি ASTM B265, বা Ti-6Al-4V প্রতি AMS 4928)
2. সহনশীলতা শ্রেণী সহ বাইরের ব্যাস (যেমন, 150 মিমি ±0.2 মিমি)
3. পুরুত্ব with flatness tolerance if below 10 mm
4. উত্পাদন রুট নির্দিষ্ট (নকল / ঘূর্ণিত / বার-কাট)
5. সরবরাহের শর্ত বিবৃত (অ্যানিলড, এসটিএ, যেমন-ঘূর্ণিত)
6. সারফেস ফিনিশের প্রয়োজনীয়তা (আচার হিসাবে, গ্রাউন্ড থেকে Ra 0.8 µm, পালিশ করা, অ্যানোডাইজড)
7. NDE প্রয়োজনীয়তা তালিকাভুক্ত (এলপিআই প্রতি ASTM E1417, UT প্রতি AMS 2632, বা কোনোটিই নয়)
8. সার্টিফিকেশন এবং ট্রেসেবিলিটি নথি অনুরোধ করা হয়েছে (এমটিআর, সি এর সি, হিট নম্বর)
9. পরিমাণ এবং কোনো স্তব্ধ বিতরণ সময়সূচী
10. প্যাকেজিং প্রয়োজনীয়তা (স্বতন্ত্রভাবে মোড়ানো, আর্দ্রতা বাধা, সরাসরি যোগাযোগের স্ট্যাকিং নেই)

একটি সম্পূর্ণ RFQ যা সমস্ত দশটি পয়েন্ট কভার করে একাধিক সরবরাহকারীর থেকে তুলনামূলক, আপেল থেকে আপেলের উদ্ধৃতি তৈরি করবে এবং আগত পরিদর্শনে ব্যর্থ হওয়া অংশগুলি পাওয়ার ঝুঁকি নাটকীয়ভাবে কমিয়ে দেবে।
